油式计量箱   两/三元件

结构组成

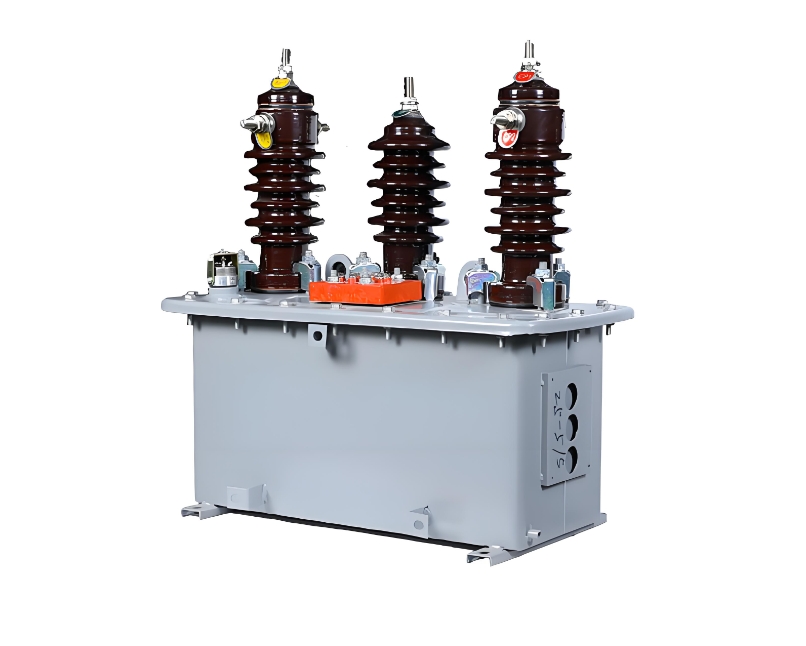

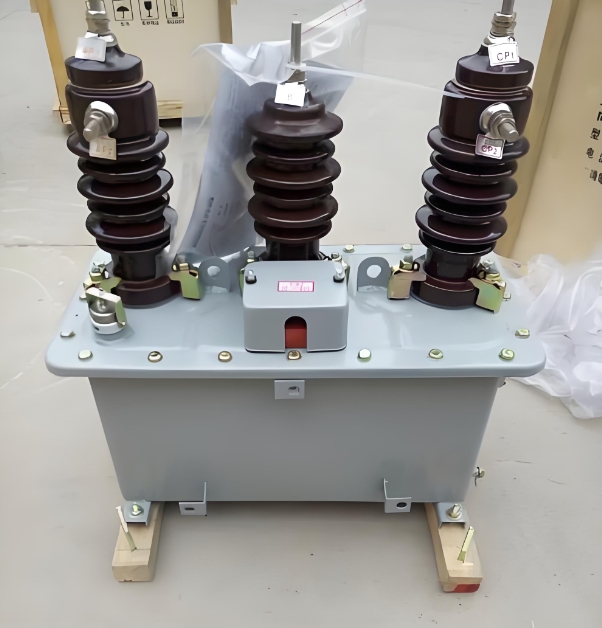

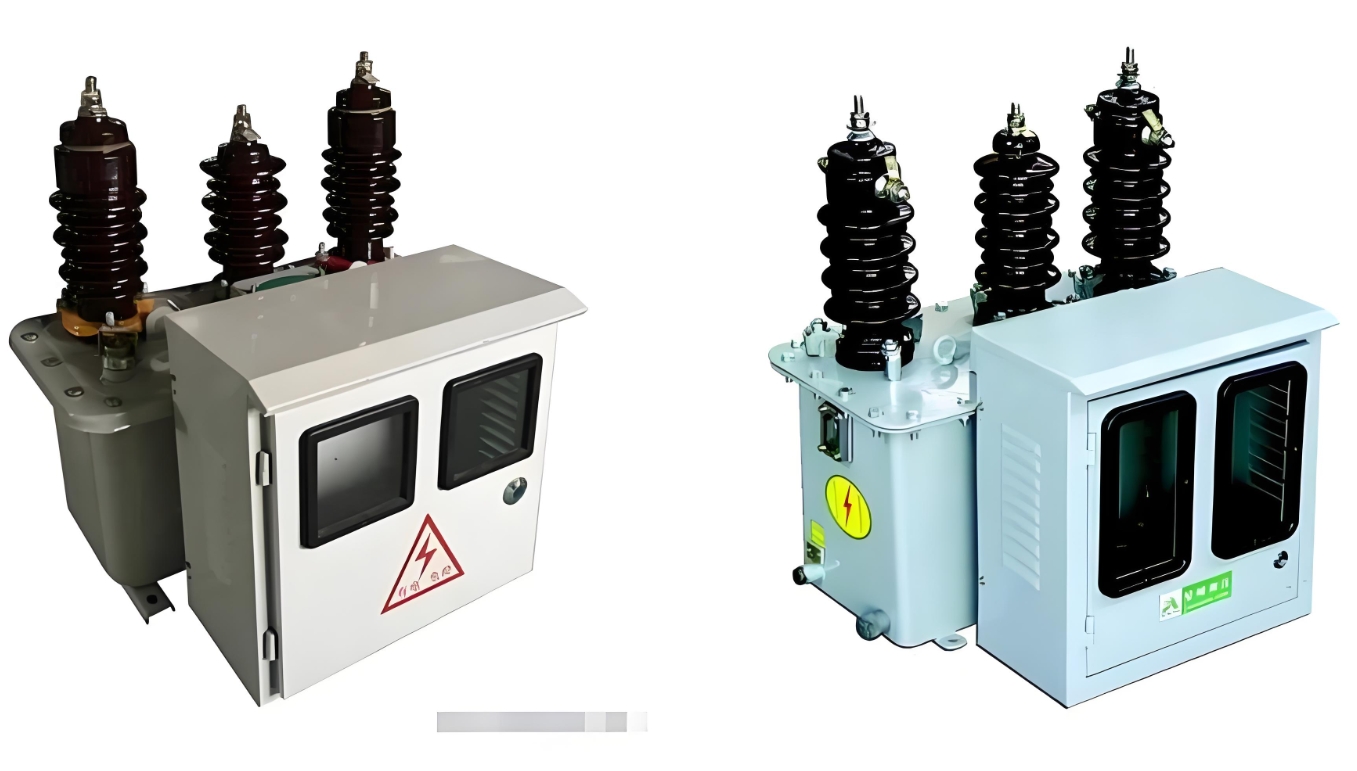

10kv油式计量箱通常由电流互感器、电压互感器和用于安装这些互感器及电能表的箱体组成。电流互感器采用内铁式结构，电压互感器的

铁芯为外铁式，均采用冷轧取向硅钢片叠装而成。互感器通过瓷套内的导电杆将电压、电流互感器的一次引出供接线用，并浸于变压器油中‌。

技术参数和标准

10kv油式计量箱的技术参数包括：

‌准确等级‌：0.2S, 0.2, 0.5S

‌额定电压比‌：10000/100V, 6000/100V

‌额定一次电流‌：51000A

‌额定二次电流‌：5A或1A

‌额定容量‌：电压部分20VA，电流部分10VA

‌额定短时热电流倍数‌：100I1n/1s

‌额定短时动稳定倍数‌：250I1n‌
